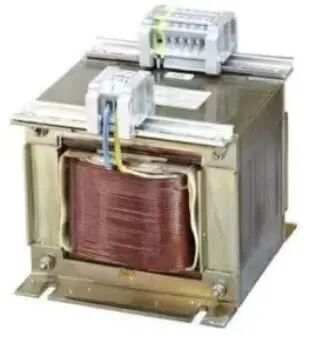

1. 功率變壓器
功率變壓器（Power Transformer）是一種用于電力系統中的重要設備，用于將電能在不同電壓水平之間進行傳遞和變換。它是電力系統中的核心組件之一，用于將電能從發電廠傳輸?shù)阶冸娬荆缓蠓峙浣o工業、商業和家庭用戶。
功率變壓器的工作原理：
功率變壓器的工作原理基于電磁感應定律和能量守恒原理。當交流電流通過一個線圈（繞組）時，會在繞組周?chē)a(chǎn)生一個交變磁場。這個交變磁場會感應在另一個繞組中產生電動勢，從而導致電流在第二個繞組中流動。
功率變壓器通常有兩個繞組，一個是輸入繞組（原邊繞組），另一個是輸出繞組（副邊繞組）。這兩個繞組繞在一個共同的鐵芯上，以便增強磁場傳遞和能量轉換效率。
根據繞組的匝數比例，功率變壓器可以實現升壓或降壓的功能。當輸入繞組的匝數較少，輸出繞組的匝數較多時，變壓器稱為升壓變壓器；反之，當輸入繞組的匝數較多，輸出繞組的匝數較少時，變壓器稱為降壓變壓器。通過調整匝數比例，可以在輸入和輸出之間實現不同的電壓和電流關系。

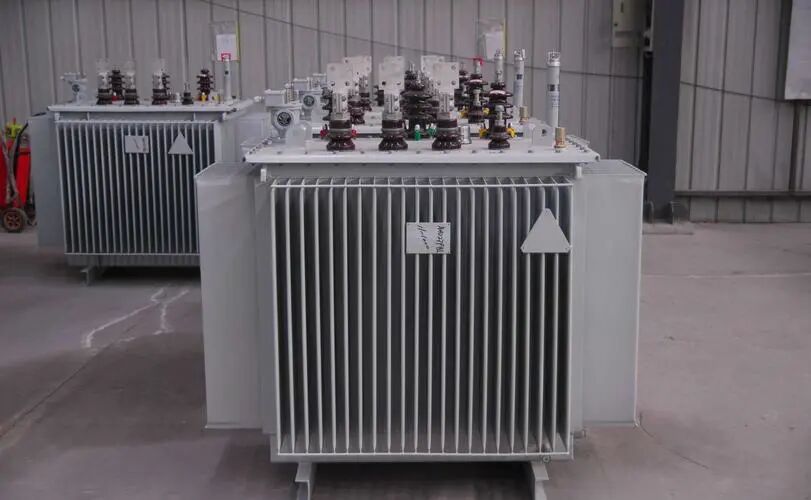

2. 配電變壓器
配電變壓器（Distribution Transformer）是電力系統中的一種重要設備，用于將高電壓輸電線路的電能轉換為適用于家庭、商業和工業用戶的低電壓電能。它通常用于變電站、城市和社區的電力分配網絡中，以將高電壓輸送到用戶所需的電壓水平。以下是配電變壓器的工作原理：
配電變壓器的工作原理：
降壓功能： 配電變壓器的主要工作是將高電壓從輸電線路降低到適用于消費者用電的低電壓。在電力系統中，電能通常以高電壓輸送以減少輸電過程中的能量損失。然而，高電壓不適用于家庭和工業用戶，因此需要使用配電變壓器將電壓降低到適當?shù)乃健?/p>
繞組和鐵芯： 配電變壓器通常具有兩個繞組，一個稱為原邊繞組（輸入繞組），另一個稱為副邊繞組（輸出繞組）。這兩個繞組繞在一個鐵芯上，鐵芯有助于增強磁場傳遞和提高能量轉換效率。
匝數比例： 配電變壓器的匝數比例決定了輸入電壓和輸出電壓之間的關系。通過調整匝數比例，可以實現不同的電壓變換。通常，輸入繞組的匝數較多，輸出繞組的匝數較少，以實現降壓功能。
磁感應和電磁耦合： 當輸送的交流電通過原邊繞組時，產生的交變磁場會感應在副邊繞組中產生電動勢。這個電動勢將導致電流在副邊繞組中流動，從而將電能傳輸?shù)接脩舻呢?fù)載中。
絕緣和保護： 配電變壓器通常配備了絕緣材料和保護裝置，以確保變壓器的正常運行和保護。這些措施有助于防止過載、短路和其他故障。
分配網絡： 配電變壓器連接到城市和社區的配電網絡中，將電能傳遞給各種用戶，包括家庭、商業建筑和工業設施。

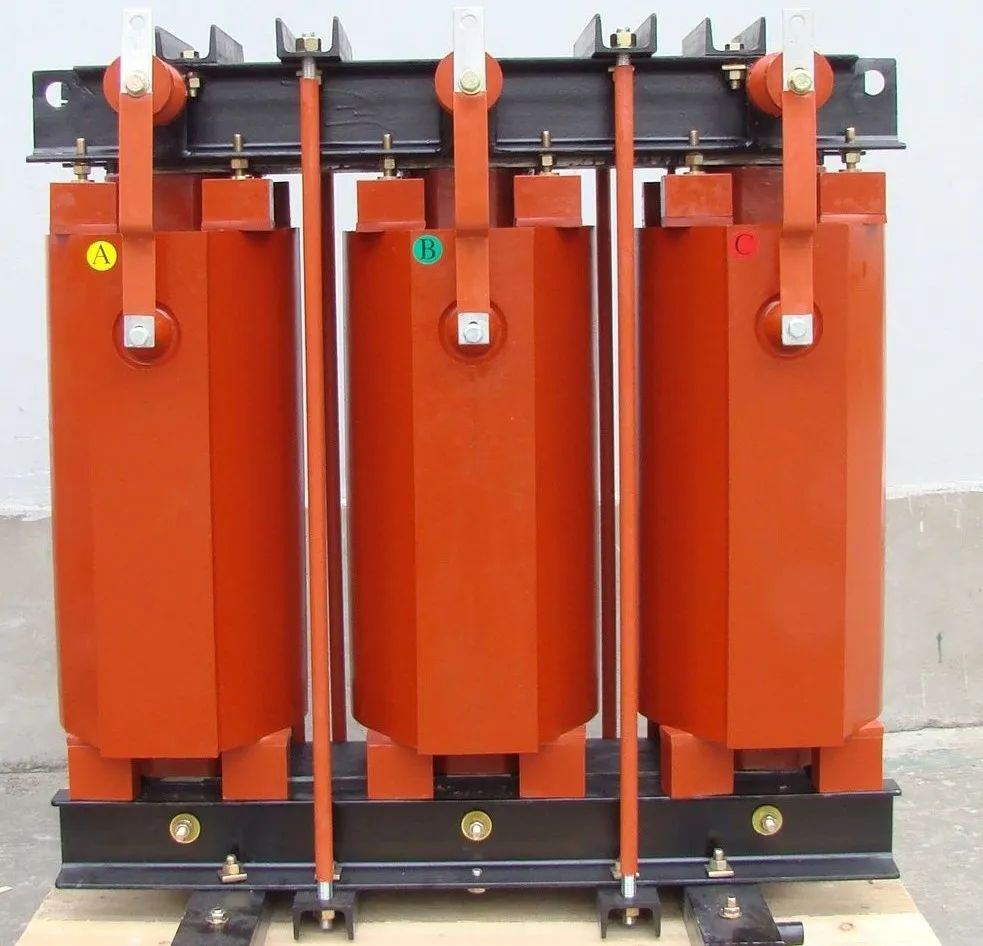

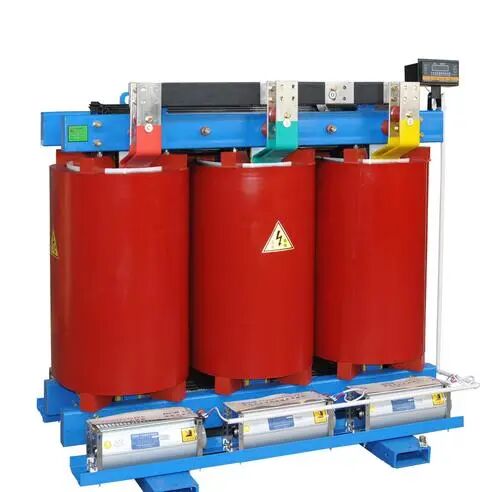

3. 干式變壓器
干式變壓器（Dry-Type Transformer）是一種在繞組和鐵芯之間不使用液體冷卻介質（如油）的變壓器類型。它們使用固體絕緣材料，如絕緣紙和絕緣膠合板，以在絕緣繞組周?chē)纬山^緣層。干式變壓器廣泛應用于室內環境，如商業建筑、工業設施和地下配電站等，以及需要防止液體泄漏的場所。以下是干式變壓器的工作原理：
干式變壓器的工作原理：
絕緣和繞組： 干式變壓器的繞組是用絕緣紙和絕緣膠合板包裹的，以防止繞組之間和繞組與鐵芯之間的電氣短路。絕緣材料提供了必要的電氣隔離和絕緣。
繞組和鐵芯： 干式變壓器的繞組繞在鐵芯上，鐵芯有助于增強磁場傳遞和提高能量轉換效率。與液體冷卻的變壓器相比，干式變壓器的繞組需要更好的散熱設計，以確保溫度不會升高過高。
空氣冷卻： 由于沒有液體冷卻介質，干式變壓器使用空氣進行自然冷卻。這意味著變壓器必須具有足夠的散熱表面來將產生的熱量傳遞到周?chē)目諝庵小Ｒ恍└墒阶儔浩鬟€可能配備風扇或風道來增強冷卻效果。
匝數比例和電壓變換： 干式變壓器的工作原理與其他變壓器類型相似。當交流電流通過輸入繞組時，產生的磁場會感應在輸出繞組中產生電動勢，從而實現電壓的變換。
絕緣要求： 由于沒有液體冷卻介質提供隔離，干式變壓器需要使用絕緣材料和絕緣結構來確保繞組之間和繞組與鐵芯之間的電氣隔離。這有助于防止電氣故障和火災。
環境友好： 干式變壓器相對于液體冷卻的變壓器更環保，因?yàn)樗鼈儾粫?huì)產生液體泄漏和環境污染的風險。

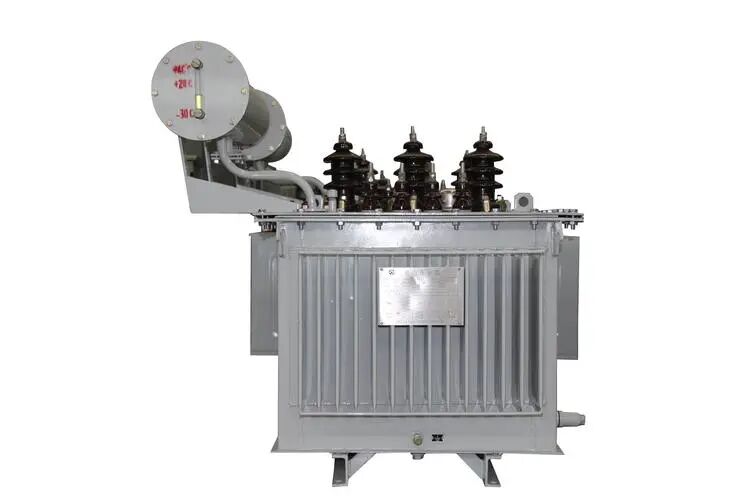

4. 油浸式變壓器
油浸式變壓器（Oil-Immersed Transformer），也稱為油浸變壓器，是一種在繞組和鐵芯之間使用油作為冷卻和絕緣介質的變壓器類型。油浸式變壓器通常用于大型電力系統，如發電廠、變電站和電力輸電網，以及需要高功率變換的應用。以下是油浸式變壓器的工作原理：
油浸式變壓器的工作原理：
冷卻和絕緣介質： 油浸式變壓器使用絕緣性能較好的絕緣油，如礦物油或硅油，來同時充當冷卻和絕緣介質。這種油具有很好的絕緣性能，可以防止電氣短路，并且能夠幫助將產生的熱量從變壓器傳遞到外部環境。
繞組和鐵芯： 油浸式變壓器的繞組和鐵芯都被油浸泡在其中，以提供冷卻和絕緣。油能夠有效地將熱量從繞組和鐵芯中傳遞到外部環境，從而維持變壓器的正常工作溫度。
油循環和冷卻： 油浸式變壓器通常具有冷卻系統，其中油會循環流動，通過熱交換器將熱量傳遞到冷卻介質中。這有助于維持變壓器的工作溫度并確保其正常運行。
電氣隔離： 油浸式變壓器的油不僅用作冷卻介質，還用作電氣隔離介質。繞組和鐵芯被浸泡在油中，從而提供了電氣隔離，防止繞組之間和繞組與鐵芯之間的電氣短路。
匝數比例和電壓變換： 油浸式變壓器的工作原理與其他變壓器類型相似。當交流電流通過輸入繞組時，產生的磁場會感應在輸出繞組中產生電動勢，從而實現電壓的變換。
保護和監測： 油浸式變壓器通常配備了各種保護裝置和監測系統，以確保其正常運行和防止過載、短路等故障。

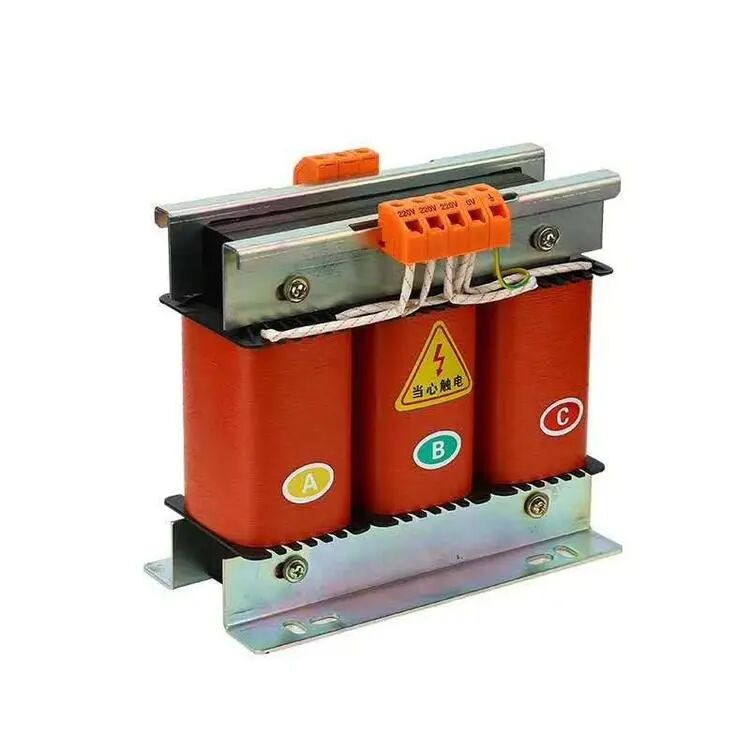

5. 隔離變壓器
隔離變壓器（Isolation Transformer）是一種特殊類型的變壓器，其主要功能是提供電氣隔離，使輸入和輸出之間的電路彼此隔離，從而防止電流流經連接它們的電路。隔離變壓器通常用于以下幾個方面：
電氣隔離： 隔離變壓器的主要作用是在輸入和輸出之間創建電氣隔離，防止電流、噪聲和干擾從一個電路傳播到另一個電路。這對于保護設備和人員的安全至關重要。
地線隔離： 隔離變壓器可以用來隔離地線，防止不同設備之間的地線干擾，從而減少噪聲和干擾的傳播。
電壓轉換： 雖然隔離變壓器的主要目的是提供隔離，但它也可以用于將輸入電壓轉換為不同的輸出電壓，盡管這通常不是其主要用途。
隔離變壓器的工作原理與普通變壓器類似，但其設計更加注重電氣隔離。它由兩個主要的線圈組成：主線圈（輸入線圈）和副線圈（輸出線圈）。兩個線圈之間沒有直接的電氣連接，它們通過磁場相互耦合。
工作原理如下：
電磁感應： 當主線圈中通入交流電流時，它會產生一個交變的磁場。這個磁場會穿透到副線圈中，從而在副線圈中感應出一個交變電壓。
變壓原理： 根據變壓器的基本原理，輸出電壓與輸入電壓之間的比例取決于主線圈和副線圈的匝數比。在隔離變壓器中，通常會設計為匝數比相等，因此輸出電壓與輸入電壓相同。
電氣隔離： 由于主線圈和副線圈之間沒有電氣連接，輸入和輸出電路之間被隔離開來，從而實現了電氣隔離。
6. 自耦變壓器
自耦變壓器（Autotransformer）是另一種類型的變壓器，與隔離變壓器在工作原理和應用上有所不同。自耦變壓器與隔離變壓器相比，在電氣隔離方面沒有相同的嚴格要求，因?yàn)槠渲饕δ苁请妷鹤儞Q，而不是提供電氣隔離。
自耦變壓器的工作原理如下：
單一線圈： 自耦變壓器只有一個線圈，而不像隔離變壓器那樣有兩個彼此獨立的線圈。這個線圈通常會被分成兩部分，其中一部分是輸入側（高電壓側），另一部分是輸出側（低電壓側）。
共用匝數： 輸入側和輸出側在自耦變壓器中共用一部分匝數。換句話說，這兩個側是通過共享同一部分線圈來連接的。
電壓變換： 自耦變壓器通過共用一部分線圈，實現了電壓變換功能。當在輸入側施加高電壓時，共用部分的匝數會使得輸出側產生相對較低的電壓。
匝數比例： 自耦變壓器的變壓比例取決于輸入側和輸出側所共用的匝數。變壓比等于共用部分匝數與整個線圈的總匝數之比。
7. 自冷變壓器
自冷變壓器通過自然冷卻而不需要外部風扇，適用于一些小型電力傳輸和分配系統。
8. 自耦隔離變壓器
自耦隔離變壓器結合了自耦和隔離變壓器的特點，常用于特殊控制和應用場景。

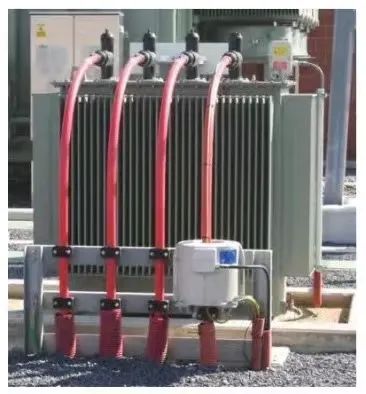

9. 接地變壓器
接地變壓器，也稱為地刀變壓器（Grounding Transformer），是一種特殊類型的變壓器，主要用于中性點接地系統中，以提供系統的中性點接地。它在電力系統中的應用是為了實現電氣系統的安全和可靠運行。
接地變壓器的工作原理如下：
中性點接地： 在電力系統中，為了安全和故障識別的目的，通常會將電源系統的中性點接地。這意味著中性點與地之間存在電氣連接，以便在出現故障時電流能夠回流至地。
中性點連接： 接地變壓器的一側（通常為高壓側）與電力系統的中性點相連接，另一側（通常為低壓側）與地相連接。這種連接方式使得變壓器的高壓側與中性點之間有一定的電壓降，而低壓側則與地保持接地。
電氣隔離： 接地變壓器在高壓側與低壓側之間提供電氣隔離，防止高壓側的故障電流直接流向低壓側。這有助于保護低壓側的設備和人員。
故障電流引導： 當電力系統中發生單相接地故障時，故障電流會通過接地變壓器的高壓側流回變壓器的低壓側，并且可以通過接地系統中的故障指示器來檢測和定位故障點。
接地變壓器在電力系統中有重要的作用，它能夠有效降低系統中的接地故障電流，幫助維持電氣系統的穩定運行。此外，它還能夠在故障發生時引導故障電流，幫助運維人員快速定位故障并采取措施修復。
10. 感應變壓器
感應變壓器（Instrument Transformer）是一種特殊類型的變壓器，用于測量、監測和保護電力系統中的電流和電壓。它們?cè)陔娏ο到y(tǒng)中起著關鍵的作用，幫助傳遞準確的測量信號以進行監測、控制和保護操作。
感應變壓器包括兩種類型：電流互感器（Current Transformer，簡稱CT）和電壓互感器（Voltage Transformer，簡稱VT）。
電流互感器（CT）的工作原理：電流互感器用于測量電力系統中的大電流，通常將高電流降低到適合測量?jī)x表的范圍。其工作原理如下：
主線圈：電流互感器的主線圈將高電流（通常是幾百安培到幾萬安培）傳遞到變壓器中。
副線圈：主線圈周?chē)@著副線圈，副線圈中的匝數相對較少。這種構造導致了電流比例變換，將高電流轉換為低電流。
磁耦合：主線圈的電流在磁場的作用下感應出副線圈中的電流，由于線圈匝數比例，實現了電流的降低。
電流互感器的輸出電流與主線圈的電流成比例關系，通常輸出為標準化的小電流，如5A或1A，以便于連接到測量?jī)x表或保護設備。
電壓互感器（VT）的工作原理：電壓互感器用于測量電力系統中的高電壓，將高電壓降低到安全范圍內。其工作原理如下：
主繞組：電壓互感器的主繞組與高電壓側連接，接收高電壓信號。
副繞組：副繞組中的匝數相對較少，使得主繞組的高電壓轉換為較低的電壓。
磁耦合：高電壓信號在磁場的作用下感應到副繞組中，從而實現電壓的變換。
電壓互感器的輸出電壓與主繞組的電壓成比例關系，通常輸出為標準化的小電壓，如110V或220V，以便于連接到測量?jī)x表或保護設備。
11. 鐵芯變壓器
鐵芯變壓器（Iron Core Transformer）是一種最常見的變壓器類型，其工作原理基于電磁感應。它由一個鐵芯和至少兩個線圈（主線圈和副線圈）組成。鐵芯的存在增強了變壓器的磁耦合效應，從而提高了能量傳遞的效率。以下是鐵芯變壓器的工作原理：
鐵芯： 鐵芯通常由磁性材料制成，如硅鋼片。這種材料具有低磁導率，可以減少渦流損耗。鐵芯的存在增強了變壓器的磁路，使得磁場更容易通過線圈。
主線圈： 主線圈是連接到輸入電源的線圈，通常稱為高壓側。當主線圈中通入交流電流時，它會產生一個交變的磁場。
副線圈： 副線圈是連接到輸出負載的線圈，通常稱為低壓側。主線圈中產生的交變磁場會穿透到副線圈中，從而在副線圈中感應出一個交變電壓。
電磁感應： 根據法拉第的電磁感應定律，當磁場穿透線圈時，會在線圈中感應出電動勢（電壓）。因此，副線圈中的電壓與主線圈中的磁場變化有關。
變壓原理： 鐵芯變壓器的變壓比由主線圈和副線圈的匝數比決定。根據變壓器的基本原理，輸入電壓與輸出電壓之間的比例取決于線圈的匝數比。較多的匝數在副線圈中會導致輸出電壓較高，較少的匝數則會導致輸出電壓較低。
12. 移相變壓器
移相變壓器（Phase-Shifting Transformer）是一種特殊類型的變壓器，用于調整電力系統中不同支路之間的相位角，以實現電力系統的穩定運行和優化功率分配。它在電力系統的輸電和變電站中起著重要作用。
移相變壓器的工作原理如下：
相位移變換： 移相變壓器通過控制變壓器中的相位角變化來實現相位移變換。通常，移相變壓器具有可調節的變比，可以在變壓器的主、副繞組之間引入不同的相位差。
變壓器構造： 移相變壓器通常由一個普通的變壓器和一個調相裝置組成。調相裝置可以是一組調相變壓器，或者是一些其他的相位調節元件，如磁極調節裝置。
相位調節： 調相裝置通過改變主、副繞組之間的電流相位差，可以使變壓器的輸出電壓相位角相對于輸入電壓發生變化。這對于調整電力系統中不同支路之間的相位差非常有用，以實現功率分配的優化和穩定。
功率流控制： 移相變壓器可以用于控制電力系統中的功率流向，特別是在復雜的網絡拓?fù)浠蜇?fù)荷變化情況下。通過調整變壓器的相位差，可以改變電力流向，從而實現系統的功率分配調整。
移相變壓器的應用有助于提高電力系統的可靠性和穩定性。例如，在輸電線路之間使用移相變壓器可以解決輸電線路之間的功率流問題，從而減輕電力線路的負載，減少系統中的電流損耗。

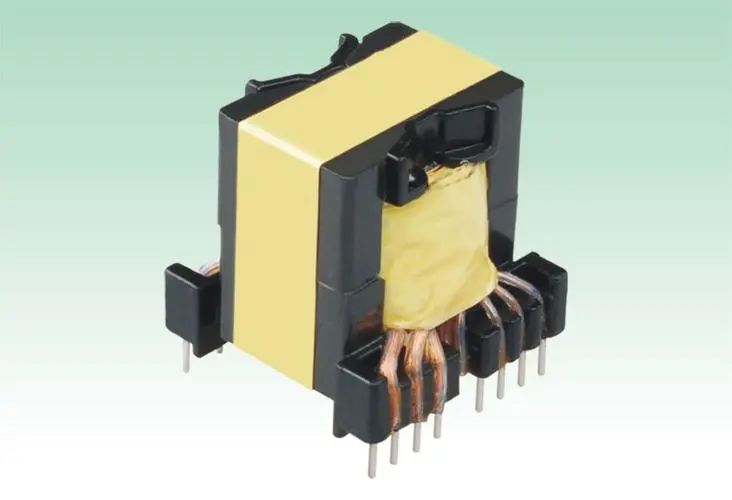

13. 高頻變壓器
高頻變壓器（High-Frequency Transformer）是一種專門用于高頻電路中的變壓器，其工作頻率通常在數十千赫茲（kHz）到數兆赫茲（MHz）范圍內。與普通電力系統中的變壓器相比，高頻變壓器在設計和工作原理上有一些不同之處。
高頻變壓器的工作原理如下：
磁耦合原理： 高頻變壓器的工作原理基于電磁感應，與普通變壓器類似。當高頻交流電流通過主線圈（輸入側）時，會產生一個交變磁場。這個交變磁場會穿透到副線圈（輸出側），從而在副線圈中感應出一個交變電壓。
繞組設計： 高頻變壓器的繞組通常會采用特殊的絕緣和材料，以應對高頻信號的特殊要求。此外，由于工作頻率較高，導線的電阻和電感會產生更大的影響，因此需要精心設計繞組結構以減小損耗。
磁芯選擇： 在高頻變壓器中，選擇合適的磁芯材料變得尤為重要。高頻信號會引起磁芯中的渦流損耗和磁滯損耗，因此需要選擇低損耗的磁芯材料，如磁性氧化鐵（ferrite）或鎳鋅（nickel-zinc）材料。
耦合和傳輸效率： 高頻變壓器的設計需要特別注意磁耦合效率和傳輸效率。由于高頻信號的特點，變壓器的諧振頻率和電氣特性會影響傳輸效率，因此需要進行精確的匹配和調諧。
高頻變壓器通常應用于各種高頻電路中，如射頻（RF）通信設備、電子設備、變頻器、逆變器、交流-直流電源等。由于高頻信號在傳輸中的特殊要求，高頻變壓器的設計和制造需要更高的技術要求和精確度。
14.空心變壓器
空心變壓器（Resonant Transformer），也稱為諧振變壓器，是一種特殊類型的變壓器，主要用于高頻電路中，特別是諧振電路和逆變器等應用中。空心變壓器的工作原理基于電感耦合和諧振現象。
空心變壓器的工作原理如下：
諧振現象： 諧振是指在某個特定頻率下，電路中的電感和電容元件之間的能量交換達到最大。空心變壓器通常用于諧振電路中，其中電感和電容元件通過變壓器的耦合進行能量交換。
諧振頻率： 空心變壓器的工作頻率通常設置在諧振頻率附近。這是為了使電路中的電感和電容在特定頻率下共振，從而實現高效的能量傳輸。
變壓器耦合： 空心變壓器的線圈通常設計為空心的，并且可以有多個線圈。這些線圈之間通過電磁耦合連接。在諧振電路中，不同線圈之間的電感和電容元件可以形成諧振回路。
能量傳輸： 當輸入的高頻信號與電路的諧振頻率匹配時，電感和電容元件會在諧振狀態下交換能量。空心變壓器的耦合將能量從一個線圈傳遞到另一個線圈。
應用： 空心變壓器廣泛應用于諧振逆變器、諧振電源、無線能量傳輸系統等高頻電路中。在這些應用中，諧振電路可以實現高效的能量轉換和傳輸，從而提高系統的效率。

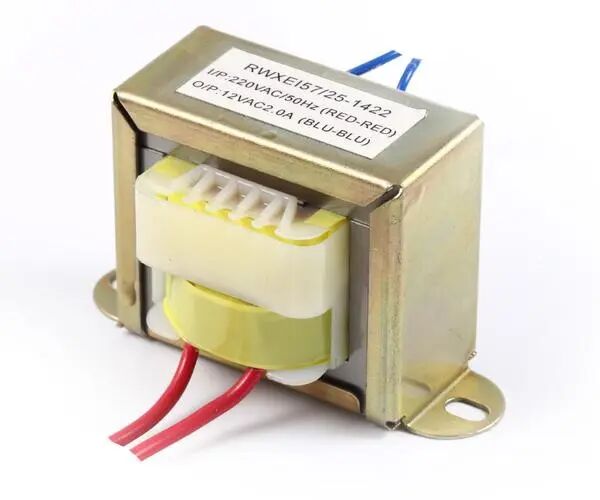

15. 電源變壓器
電源變壓器（Power Transformer）是一種用于改變電力系統中電壓和電流水平的變壓器。它主要用于電力系統中的輸電、變電以及分配過程中，以實現電力的傳輸和分配。電源變壓器通常工作在低頻（50/60赫茲）。
電源變壓器的工作原理與一般的變壓器類似，它主要基于電磁感應原理。以下是電源變壓器的工作原理：
電磁感應： 根據法拉第的電磁感應定律，當一個變化的電流通過一個線圈時，會在另一個相鄰線圈中感應出電動勢（電壓）。在電源變壓器中，通過改變主繞組中的輸入電流，可以在副繞組中感應出相應的輸出電壓。
主線圈和副線圈： 電源變壓器由兩個或更多的繞組組成，分別稱為主繞組和副繞組。主繞組通常連接到輸入電源，而副繞組連接到輸出負載。
變壓比： 變壓器的變壓比是指主繞組和副繞組的匝數比。根據變壓器的基本原理，輸出電壓與輸入電壓之間的比例與繞組的匝數比有關。
能量傳輸： 當主繞組中通入電流時，通過磁耦合作用，副繞組中感應出一個與輸入電壓相對應的輸出電壓。這使得電源變壓器能夠?qū)⒏唠妷狠斔偷竭h(yuǎn)距離，并在適當?shù)奈恢锰峁┧璧牡碗妷骸?/p>
功率傳輸和效率： 電源變壓器在能量傳輸過程中會產生一些損耗，如電阻損耗和磁滯損耗。為了提高傳輸效率，電源變壓器的設計需要考慮合適的材料、繞組結構和冷卻系統。
